Компания Hansheng Automation предоставляет-комплексное обслуживание продуктов и техническую поддержку для пользователей промышленной автоматизации, ориентируясь как на отечественных, так и на зарубежных клиентов в отрасли автоматизации. Компания в основном поставляет прецизионные редукторы и прецизионные детали. В области индексаторов кулачков у нас есть 6 больших моделей: DF/DS/DE/DT/DA/PU.

Будучи крупной компанией в области автоматизации, Hansheng Automation предоставляет пользователям высокоточные, высококачественные и высокопроизводительные-редукторы с многолетним технологическим опытом, включая решения по проектированию, разработке и применению полых поворотных платформ, кулачковых делителей, гармонических редукторов, планетарных редукторов, 4- и 5-осевых поворотных столов с ЧПУ и другой продукции. У нас есть множество моделей, способных удовлетворить практически все ваши промышленные и другие потребности. Далее мы поочередно представим вам наши различные серии кулачковых делителей.

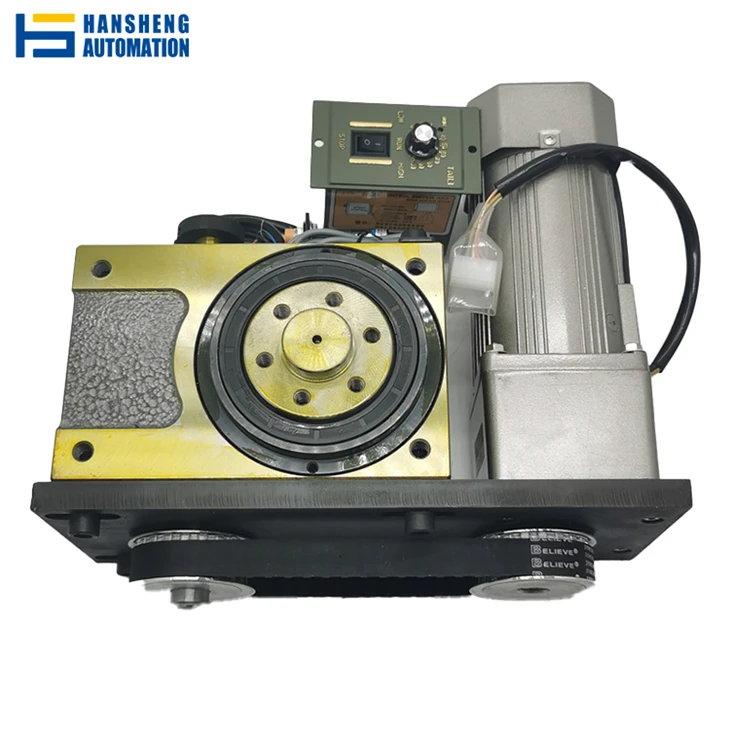

Первым из них является индексатор кулачков серии DF. Модель разделена на модели 45DF, 60DF, 70DF, 80DF, 110DF, 140DF, 180DF и 250DF. Эта серия имеет тяжелые-характеристики и может выдерживать большое вертикальное радиальное или осевое давление, что подходит для случаев привода вращающихся дисков с большой нагрузкой. Эта серия машин широко используется во всех видах машин для обработки дисков и аналогичных учреждениях промышленного оборудования, в отделах автоматизации прерывистого привода, приводных дисках.

140DF-06270-750w тормозной двигатель с передаточным числом 50

140DFH-Прямой двигатель

180DF-06270+1500w gear motor+ENC inverter

180DF-06270+1500с мотор-редуктором+инвертор ENC

Модель	45ДФ	60ДФ	70ДФ	80ДФ	110ДФ	140ДФ	180ДФ	250ДФ
Согласованная мощность двигателя (кВт)	0.06/0.09	0.09/0.12	0.12/0.15	0.15/0.2	0.4/0.75	0.75/1.5	1.5/2.2	2.2/3.7
Диаметр полого вала	8	16	20	30	40	50	60	80
Допустимая выходная радиальная нагрузка (кгс)	130	140	220	330	560	760	1200	3200
Допустимая выходная осевая нагрузка (кгс)	140	142	300	420	700	1000	1500	4150
Точность индексации (угл. сек.)	±30	±30	±30	±30	±30	±30	±30	±30
Вес (кг)	7.0	13.0	18.0	32.0	65.0	90.0	220.0	685.0
Номера станций	2, 3, 4, 5, 6, 8, 10, 12, 15, 16, 20, 24, 30, 32, 36, 40, 48
Поверхность установки	VW 1-6 любой поверхностный монтаж
Скорость входного вала (об/мин)	5~800 (до фактической загрузки) Пожалуйста, сообщите заранее, если используется высокая скорость
Примечание	2–12 станций имеют одинарный провод R1. Выше 16 станций относятся к R2. Р3. R4 с несколькими отведениями

Индексаторы кулачков серии DS доступны в исполнениях 45DS, 60DS, 63DS, 70DS, 80DS, 83DS, 100DS, 110DS, 125DS, 140DS, 180DS. Эти машины имеют традиционную конструкцию шпинделя, и после согласования с шестернями, муфтами или соединительными пластинами они могут быть пригодны для привода конвейерной ленты, зубчатого привода, привода без зазора и т. д. Эта серия кулачковых индексаторов широко используется на линиях по производству бутылок и линиях по производству коробочной упаковки.

140DS-Right 750W Right Angle Hollow — 140DS-Правый, 750 Вт, угловой, полый

180DS-22KW Right Angle Complete Set — 180DS-2.2KW Прямоугольный полный комплект

Модель	45ДС	60ДС	63ДС	70ДС	80ДС	83ДС	100ДС	110ДС	125ДС	140ДС	180ДС
Согласованная мощность двигателя (кВт)	0.06/0.09	0.09/0.12	0.09/0.12	0.12/0.15	0.15/0.37	0.15/0.37	0.37/0.75	0.37/0.75	0.75/1.5	0.75/1.5	1.5/2.2
Допустимая выходная радиальная нагрузка (кгс)	80	180	180	220	220	330	400	500	600	730	1200
Допустимая выходная осевая нагрузка (кгс)	72.5	150	150	220	220	420	450	550	630	860	1500
Точность индексации (угл. сек.)	±30	±30	±30	±30	±30	±30	±30	±30	±30	±30	±30
Вес (кг)	7.0	13.0	15.0	18.0	32.0	26.5	50.0	65.0	75.0	90.0	220.0
Особые требования для модели DS	Добавьте длину входного и выходного валов.
Номера станций	2, 3, 4, 5, 6, 8, 10, 12, 15, 16, 20, 24, 30, 32, 36, 40, 48
Поверхность установки	VW 1-6 любой поверхностный монтаж
Скорость входного вала (об/мин)	5~800 (до фактической загрузки) Пожалуйста, сообщите заранее, если используется высокая скорость
Примечание	Свыше 16 станций имеют многоотведения R2.R3.R4.

Серия индексаторов кулачков DE включает семь моделей: 45DE, 60DE, 70DE, 80DE, 110DE, 140DE и 180DE. Выходной вал этой серии столов индексации кулачков представляет собой вал со шпоночной канавкой и выходным фланцем. Этот выходной вал имеет два режима привода. Выходной вал прямого привода может быть соединен с муфтами, поворотными кругами, фланцевыми втулками и т. д. Выходной вал непрямого привода может быть соединен со звездочками, зубчатыми колесами, шестернями и т. д. Эта машина серии DE подходит для позиционирования тяжелых-вращений, таких как различные типы машин для сборки дисков, сверлильных станков и т. д.

Модель	45DE	60DE	70DE	80DE	110DE	140DE	180DE
Согласованная мощность двигателя (кВт)	0.06/0.09	0.09/0.12	0.12/0.15	0.15/0.37	0.37/0.75	0.75/1.5	1.5/2.2
Допустимая выходная радиальная нагрузка (кгс)	130	140	220	330	560	760	1200
Допустимая выходная осевая нагрузка (кгс)	140	142	300	420	700	1000	1500
Точность индексации (угл. сек.)	±30	±30	±30	±30	±30	±30	±30
Вес (кг)	7.0	13.0	18.0	32.0	65.0	90.0	220.0
Номера станций	2, 3, 4, 5, 6, 8, 10, 12, 15, 16, 20, 24, 30, 32, 36, 40, 48
Поверхность установки	VW 1-6 любой поверхностный монтаж
Скорость входного вала (об/мин)	5 ~ 800 (до фактической загрузки) Пожалуйста, сообщите заранее, если используется высокая скорость
Примечание	2–12 станций имеют одинарный провод R1. Свыше 16 станций имеют многоотведения R2.R3.R4.

Индексаторы кулачков серии DT доступны в размерах 80DT, 110DT, 140DT, 180DT, 210DT, 250DT, 350DT и 450DT. По функциям и конструкции он аналогичен фланцевой модели серии DF и может выдерживать большие осевые нагрузки и вертикальное радиальное давление во время работы привода. Этот тип поворотного делительного стола широко используется в различных механизмах и промышленном оборудовании, где требуются полые валы, большие нагрузки и прямая автоматизация для достижения синхронного автоматического прерывистого привода.

80DT-BOUT-200W — 80DT-BOUT-Горизонтальный, 200 Вт
Шкив ремня ГРМ

80DT-Timing belt pulley — 80DT-Шкив ремня ГРМ

Модель	80ДТ	110ДТ	140ДТ	180ДТ	210ДТ	250ДТ	350ДТ	450ДТ
Согласованная мощность двигателя (кВт)	0.12/0.2	0.2/0.4	0.4/0.75	0.75/1.5	0.75/1.5	1.5/2.2	2.2/3.7	3.7
Диаметр полой апертуры	30	40	50	60	115	80	125	180
Допустимая выходная радиальная нагрузка (кгс)	520	860	1050	1500	1950	2500	4500	6500
Допустимая выходная осевая нагрузка (кгс)	220	420	720	1100	1520	1800	3300	4500
Точность индексации (угл. сек.)	±30	±30	±30	±30	±30	±30	±30	±30
Вес (кг)	20	50	85	190	450	500	1200	2240
Номера станций	2, 3, 4, 5, 6, 8, 10, 12, 15, 16, 20, 24, 30, 32, 36, 40, 48
Поверхность установки	Справочные чертежи
Скорость входного вала (об/мин)	5~400 (до фактической загрузки) Пожалуйста, сообщите заранее, если используется высокая скорость
Примечание	2–12 станций имеют одинарный провод R1. Свыше 16 станций имеют многоотведения R2.R3.R4.

Приводы индексации кулачков серии DA доступны в исполнениях 70DA, 90DA, 110DA, 150DA, 190DA, 230DA, 330DA и 450DA. Модели серии DA спроектированы так же, как и модели со столом DT, и имеют приподнятый фиксированный диск и полый вал большого-диаметра на выходном конце. Большой фланец выходного вала вращается, а маленький центральный фланец неподвижен. Различные виды промышленного оборудования, а также тяжелые-многопроцессные-сборки сложных изделий широко используют этот класс машин. Его сверхтонкий размер помогает уменьшить пространство для установки и вписаться в небольшие помещения.

330DA18015kw — Серводвигатель 330DA+180планета+15кВт

Модель	70ДА	90ДА	110ДА	150ДА	190ДА	230ДА	330DA	450ДА
Согласованная мощность двигателя (кВт)	0.12/0.15	0.15/0.2	0.4/0.75	0.75/1.5	1.5/2.2	2.2/3.7	3.7	5.5
Диаметр полой апертуры	17	34	45	57	100	127	100	120
Допустимая выходная радиальная нагрузка (кгс)	316	500	700	1200	1840	2800	3560	4850
Допустимая выходная осевая нагрузка (кгс)	142	215	350	700	920	1300	3430	4160
Точность индексации (угл. сек.)	±30	±30	±30	±30	±30	±30	±30	±30
Вес (кг)	15	28	42	86	185	285	1000	1600
Номера станций	2, 3, 4, 5, 6, 8, 10, 12, 15, 16, 20, 24, 30, 32, 36, 40, 48
Поверхность установки	См. рисунок
Скорость входного вала (об/мин)	5 ~ 400 (до фактической загрузки) Пожалуйста, сообщите заранее, если используется высокая скорость
Примечание	2–12 станций имеют одинарный провод R1. Свыше 16 станций имеют многоотведения R2.R3.R4.

И, наконец, наша серия кулачковых индексаторов PU, доступная в исполнениях PU50DS, PU60DS, PU65DS, PU80DS, PU100DS, PU125DS, PU150DS, PU175DS, PU225DS, PU250DS, PU320DS, которые лучше всего подходят для подачи колесных ременных передач с большим шагом или для прерывистой индексации с длительным временем простоя. Эта серия наиболее подходит для подачи ременного привода подачи колес с большим шагом или для прерывистой индексации с длительным временем простоя. Существует также трехкомпонентная-версия для тяжелых-нагрузочных работ, которая больше подходит для шкивов с быстрым и-шаговым шагом и более длительным временем выдержки, чем двухкомпонентная-версия.

Модель	ПУ50ДС	ПУ60ДС	ПУ65ДС	ПУ80ДС	ПУ100ДС	ПУ125ДС	ПУ150ДС	ПУ175ДС	ПУ225ДС	ПУ250ДС	ПУ320ДС
Номера станций	1, 2, 3, 4, 5, 6, 8
Поверхность установки	См. рисунок
Скорость входного вала (об/мин)	5~300 (до фактической загрузки) Пожалуйста, сообщите заранее, если используется высокая скорость

В Hansheng мы предоставляем комплексный-сервис с широким спектром моделей индексаторов кулачков. Свяжитесь с нами!

Вопрос: Что такое таблица индексации кулачков?

A: Стол индексации кулачков — это механическое устройство, которое может разделять, комбинировать и регулировать кулачки в соответствии с различными рабочими потребностями.

Вопрос: Каковы преимущества таблицы индексации кулачков?

A: Стол для индексации кулачков обладает такими преимуществами, как высокая точность, высокая адаптируемость, стабильность и надежность, простота в эксплуатации и т. д., что может значительно повысить эффективность обработки и качество работы.

Вопрос: В каких отраслях применим Cam Indexing Drive?

A: Привод индексации кулачка широко используется в машиностроении, автомобилестроении, аэрокосмической промышленности, производстве электроники, приборостроении и других отраслях промышленности, что является незаменимым и важным оборудованием в обрабатывающей промышленности.

Вопрос: Чего можно достичь в практических приложениях с точностью разрешения ±30 угловых секунд?

О: Прежде всего, точности ±30 угловых секунд (около 0,008 градуса) более чем достаточно для высокоточного-промышленного использования. При изменении на линейную ошибку ошибка позиционирования по краю составляет менее или равна 0,014 мм (1/5 диаметра человеческого волоса) при диаметре поворотного стола 1 метр.

Вопрос. Снижается ли точность после длительной работы с-высокой нагрузкой? Как можно проводить техническое обслуживание для поддержания точности?

О: При нормальных условиях технического обслуживания скорость снижения точности составляет менее или равна 5 % на 100 000 часов (приблизительно 12 лет):
Причины деградации: в первую очередь износ между кулачком и роликами (рекомендуется заменять соответствующую смазку каждые 2000 часов);
Точки обслуживания:

1. Избегайте перегрузок (радиальная нагрузка не должна превышать 80% таблицы параметров);

2. Температура окружающей среды ниже или равна 40 градусам (высокие температуры ускоряют старение смазки);

3. Проверяйте зазор ролика каждые 5000 часов (отрегулируйте, если он превышает 0,02 мм).

Вопрос: Как подобрать двигатель?

Ответ: Если соблюдены условия соответствия мощности и диапазона рабочих скоростей, это подходит. Если у вас есть какие-либо вопросы о совместимости двигателей, мы можем предоставить соответствующие решения.

Вопрос: Можно ли использовать его в пищевой упаковочной промышленности (например, в разливочных машинах с поворотным столом)?

О: Да, в серию DF входит модель (110DF), которая отлично подходит для этого применения. Однако его не следует использовать в средах, где готовят пищу на пару при высоких-температурах (температура ниже или равна 60 градусам, так как это может повлиять на эффективность смазки).
